#251 Umbausatz Ci-21 (Planung)

Die Donnerbüchsen-Probewagen

Es ist geplant, einen Umbausatz für den Donnerbüchsen Probewagen der eisernen Bauart Ci-21 herzustellen. Als Basis wird ein Ci-28 von Fleischmann (GFN) benötigt. Von ihm werden das Fahrwerk, das Dach und die Inneneinrichtung verwendet. Der komplette Aufbau ensteht in Ätztechnik – wahrscheinlich in 0.3mm Ms-Blech – neu.

  • Alle vier Seitenwände in einzelnen Teilen.
  • Toilettenfenster in der späteren Umbauversion, aus der sich aber einfach die ursprüngliche Form machen läßt.
  • Separates Fensterrahmenblech mit herausfaltbaren Fensterbänken.
  • Vorbildlich leicht nach innen vesetzte Dachstützen.
  • Separat einsetzbare Türen – dadurch auch geöffnete Türen darstellbar.
  • Die GFN Rastnasen an Fahrgestell und Dach sollen als Fixierung verwendet werden.

Hier erste Probemontagen als Papiermodell auf dem GFN-Fahrwerk:

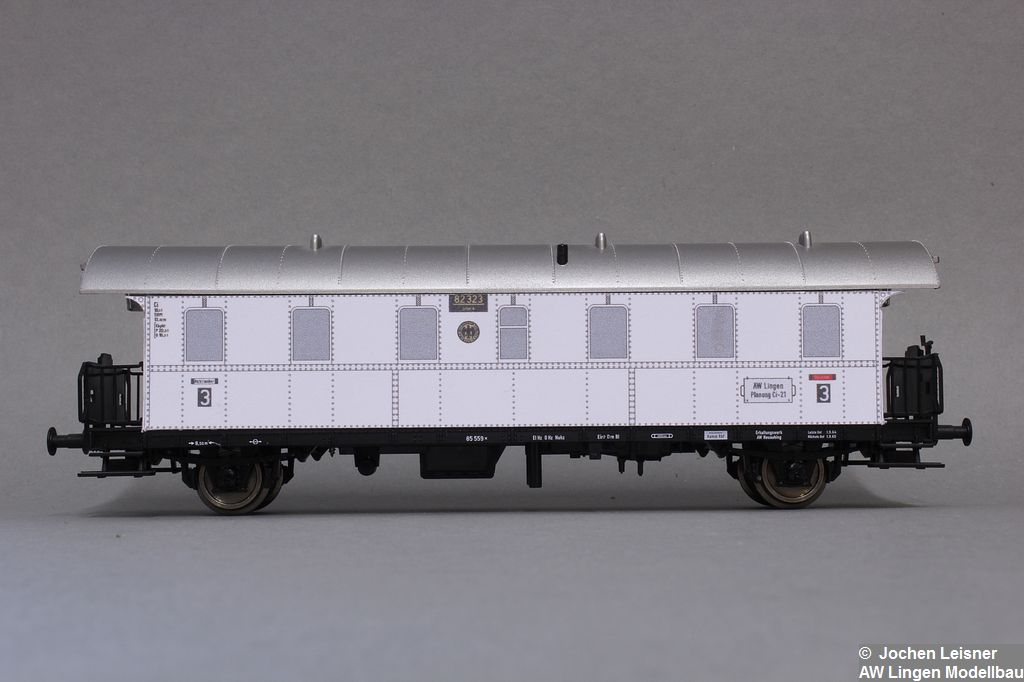

20120327-03 Ci-21 Papierversion-1024

Probeausdruck mit Beschriftung Ep. II DRG

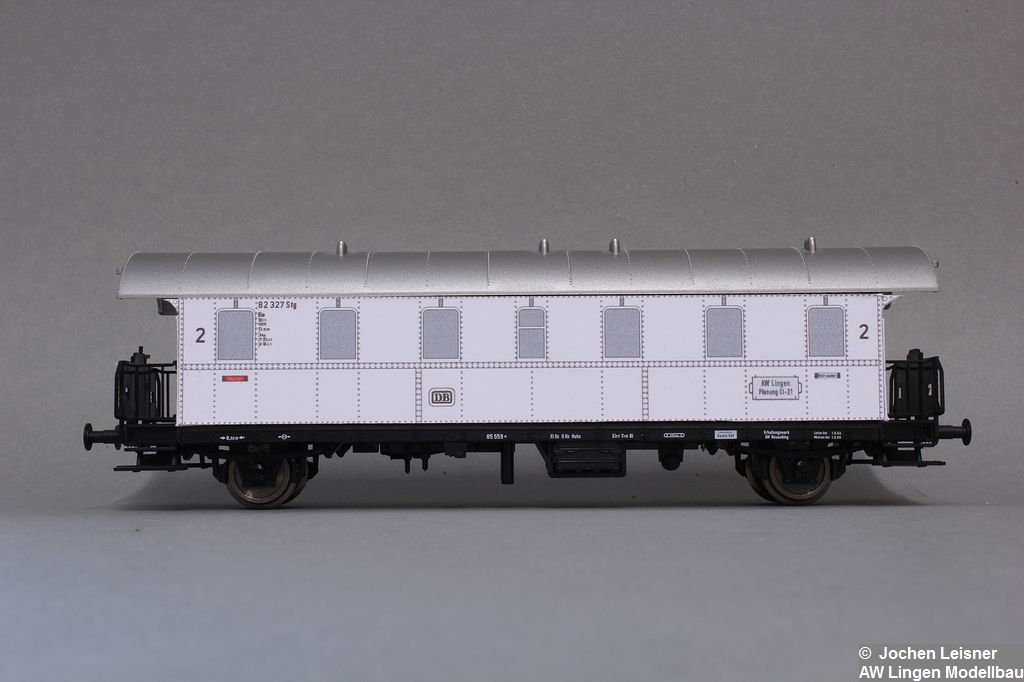

20120327-04 Ci-21 Papierversion-1024

Probeausdruck mit Beschriftung Ep. IIIb DB

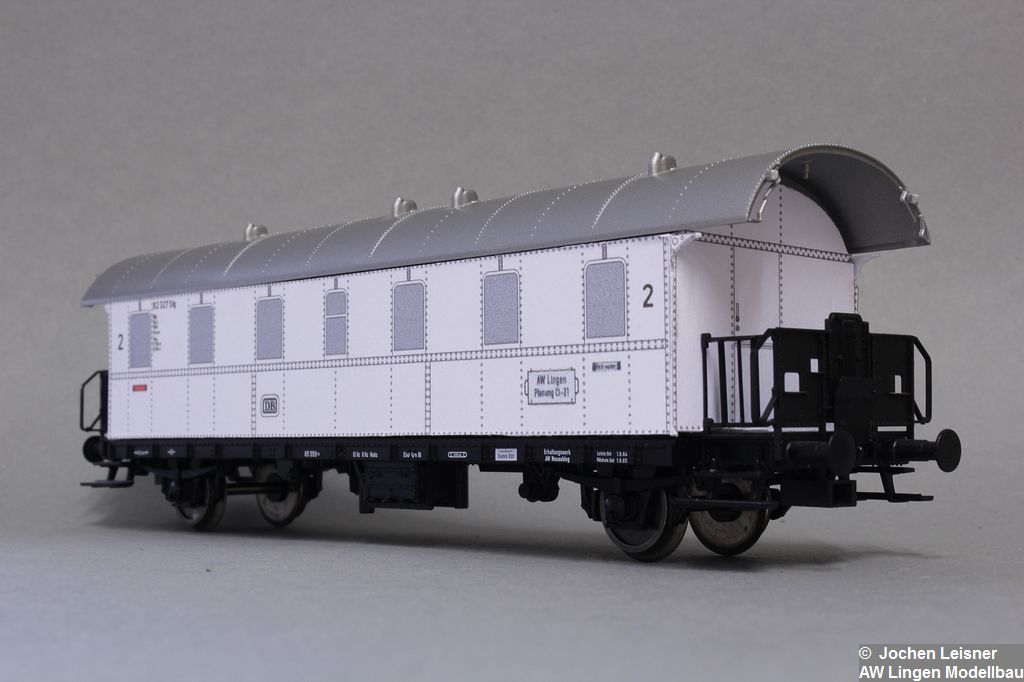

20120327-05 Ci-21 Papierversion-1024



20120327-06 Ci-21 Papierversion-1024

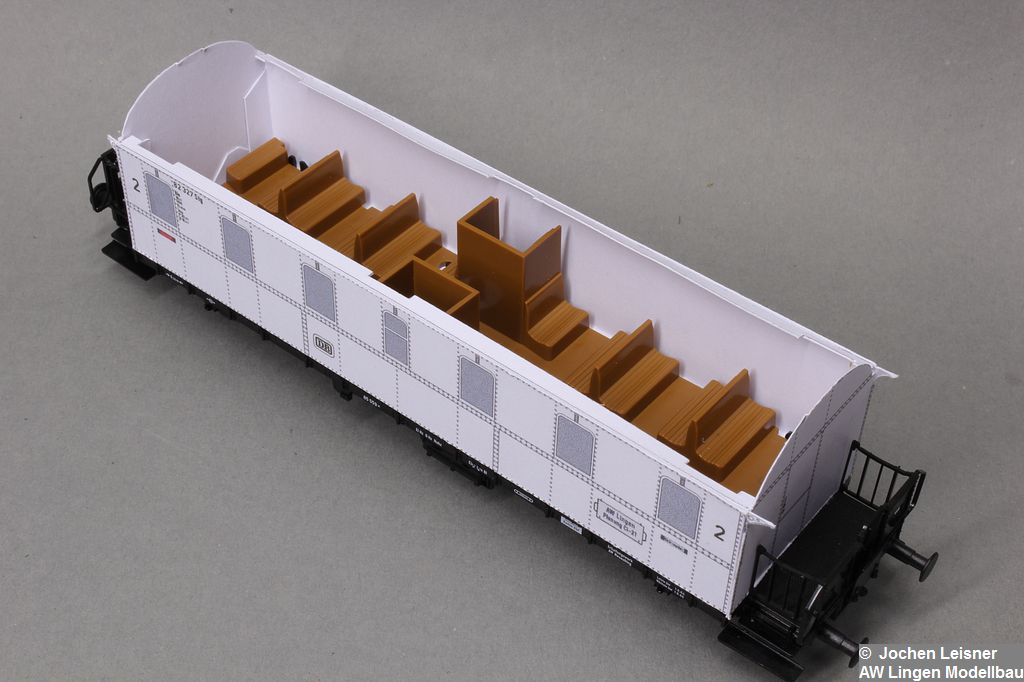

Die Ansicht von oben zeigt wie der neue Aufbau stabil werden soll.







Folgende Wagen sind fotografisch belegt:
82322 Nür Ci-21 als Bie-21 08/1958 Nürnberg Hbf J. Claus
82327 Stg Ci-21 als Bie-21 05/1960 Ravensburg R. Todt

Hinweisen möchte ich hier besonders auf den erhaltenen Ci-21 82326 Kar der Stiftung Historischer Eisanbahnpark Niederrhein. Er ist der letzte Wagen seiner Bauart.

Wer hier Informationen beisteuern kann – gerne melden!

Quellenangaben:

  • eigene Vermessungen am Wagen 82326 Kar
  • Deppmeyer, Joachim: Die Einheits-Personen- und Gepäckwagen der Deutschen Reichsbahn, Bauarten 1921 – 1931; Stuttgart 1982.
  • Von Neumann, Christoph: Umbausatz zum BDi-21 mit Bauanleitung.
  • Hermann Hoyer: Eisenbahn-Magazin 06/2002 – Reisezugwagen der DRG-Einheitsbauart (Teil 1) Vorgänger-Bauarten.
  • Selbmann, Gunnar: Bundesdeutsche Donnerbüchsen (Verglichen& gemessen); Eisenbahn-Magazin 7/2002
  • Internetseite www.donnerbuechse.eu von Sven Ackermann, Gießen
