#311 Kesseltafeln Aral



Vorbildliches:

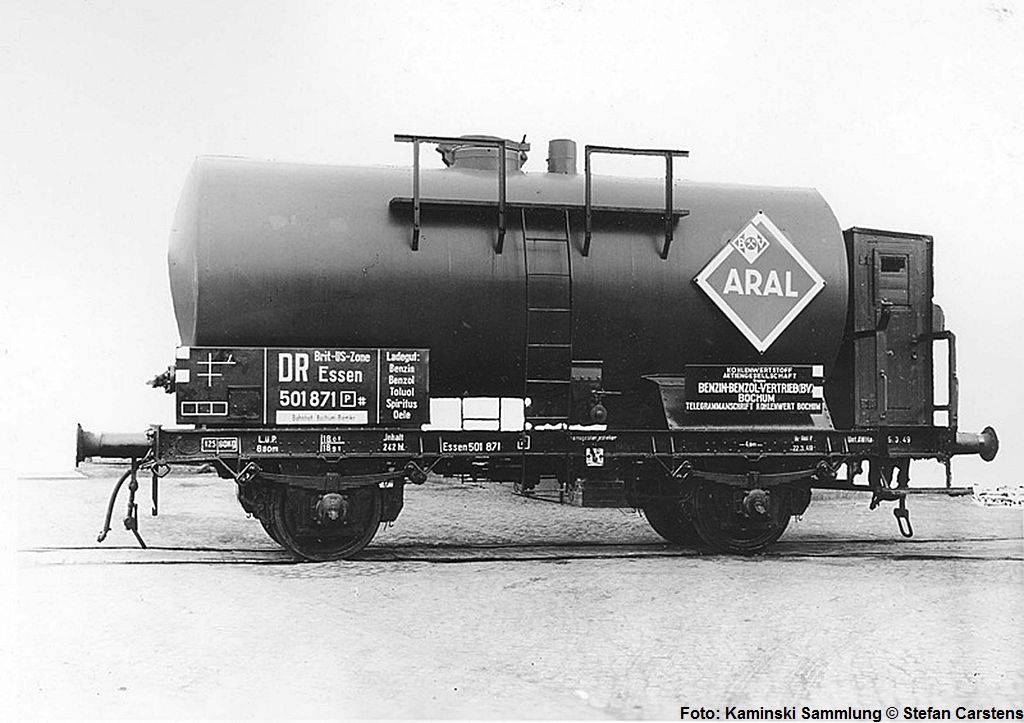

Das Foto von 1949 zeigt einen fast noch Epoche II-Wagen. Die Kesseltafel ist von der Höhe her mittig auf dem Kessel angebracht.

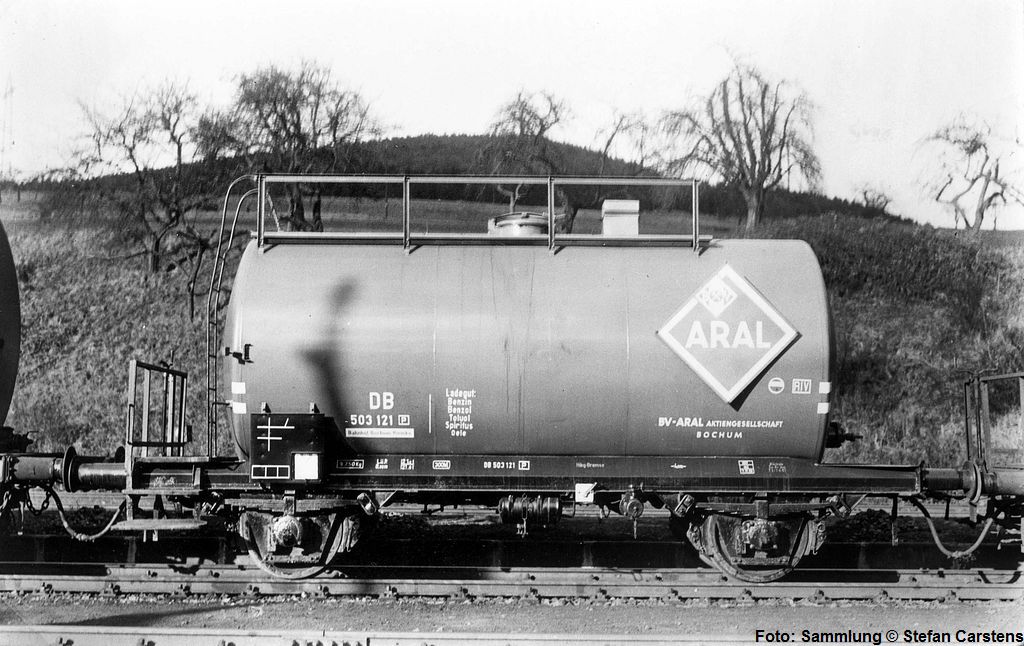

Das Foto von 1957 zeigt einen 300hl Einheitswagen. Die Kesseltafel ist in der Höhe aus der Kesselmitte heraus etwas nach oben verschoben angebracht.

Das Ätzteil:

#311 Kesseltafeln Aral

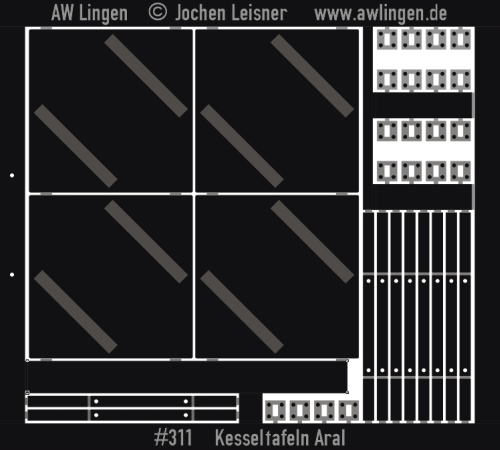

Im Ätzblech aus 0.2 mm Neusilberblech befinden sich Bauteile zur Ausrüstung von zwei Kesselwagen mit ARAL-Kesseltafeln.



Modellbau:

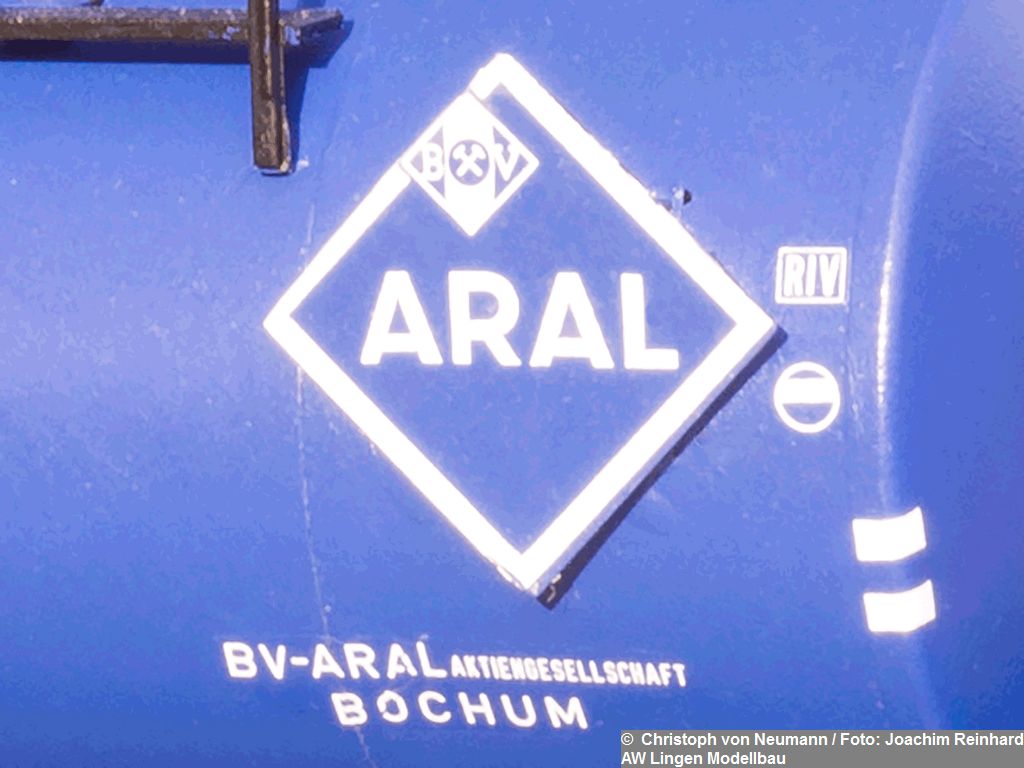

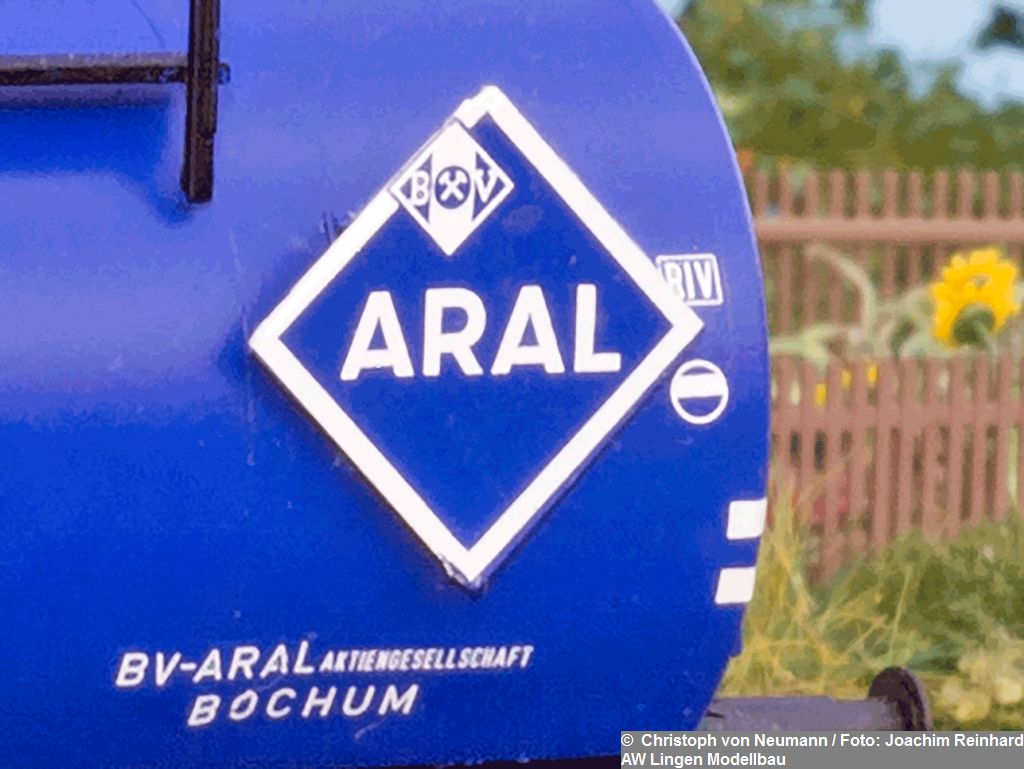

Hier ist ein von CvN umgebauter 300 hl Kesselwagen von Klein Modellbahn (jetzt Roco) mit der ARAL-Tafel zu sehen.

Beschriftung

Zur Beschriftung der Kesseltafeln sind Decals erforderlich:

Gaßner-Beschriftungen Beschriftungssatz G 349 Privatwagen (Kesselwagen):

20151021 Gaßner Kesselwagen Beschriftungen ARAL



Gaßner-Beschriftungen Beschriftungssatz G 395 (Kesseltafeln Kesselwagen)(Neuheit 2016)

Der Gaßner Beschriftungssatz G 395



Andreas Nothaft Beschriftungen www.modellbahndecals.de (Neuheit 2016)

Andreas Nothaft erstellt hochwertige Naßschiebebilder im ES-Druckverfahren. Es lassen sich so individuelle Modell-Beschriftungen herstellen.

Die Montage:

Zur Montage werden die Halter U-förmig gebogen. Auf der Rückseite der Kesseltafeln sind die Flächen auf denen die Halter angebracht werden, angeätzt. In den Haltern sind Befestigungslöcher, die nur dann sichtbar sind, wenn man nur die Halter ohne die Kesseltafeln montiert. Dies war oft der Fall, wenn Kesselwagen aus einer Vermietung zurück kamen – es wurden dann oft nur die Kesseltafeln abgenommen – die Halter verblieben am Kessel.

Die Löcher in den Haltern haben einen Durchmesser von 0.3 mm, für die Halter ist am Kessel mit 0.8 mm zu bohren. Die beiliegenden Flanschplatten dienen zur Abdeckung des Bohrloches wenn man angeschraubte Halter nachbilden möchte. Ansonsten reicht es, die Halter mit Zweikomponentenkleber anzubringen, dann ist das 0.8 mm Loch zu und es sieht aus wie eine Schweißnaht.

Modell:

Wim hat die Kesseltafeln bereits montiert:

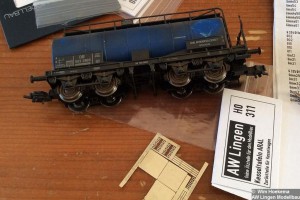

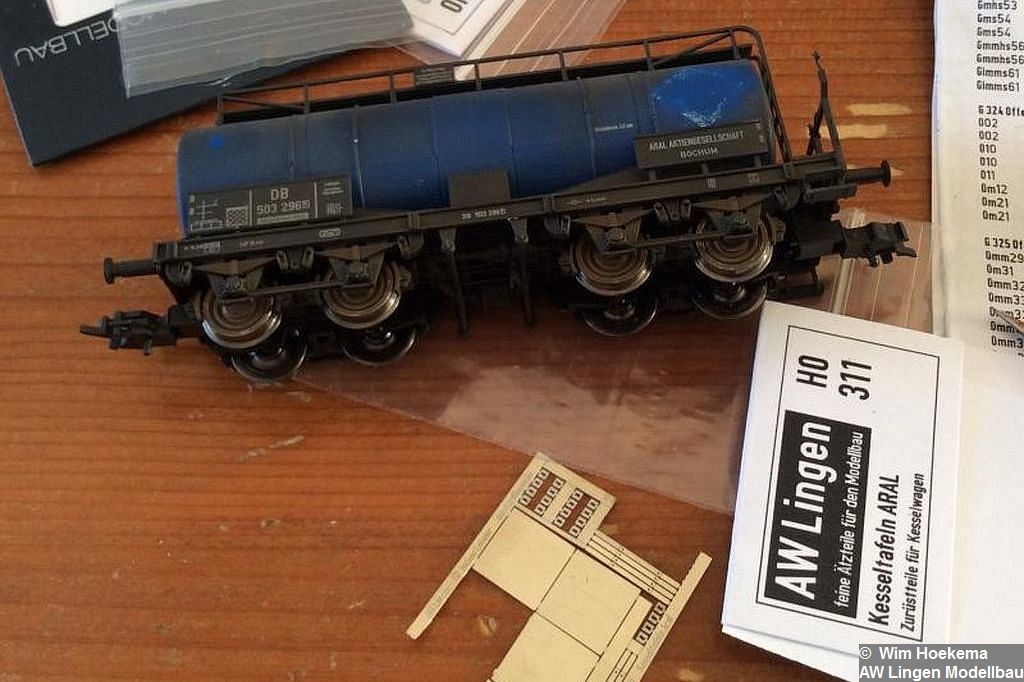

An diesen Wagen soll die Kesseltafel montiert werden.

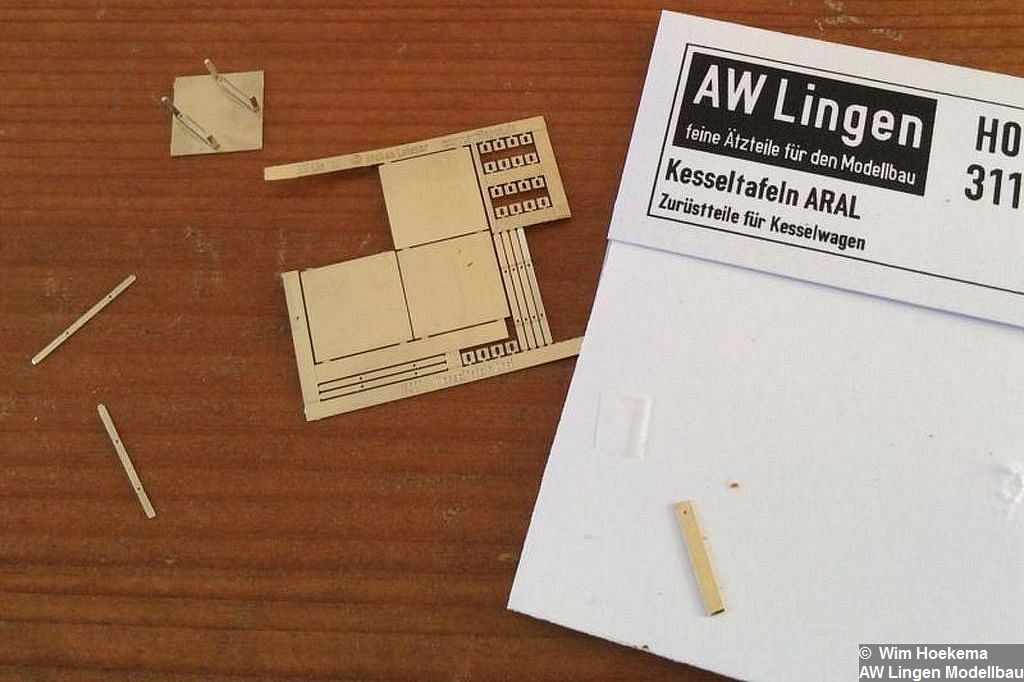

Hier sind Ätzblech, die ARAL-Tafel, die Halter und eine montierte Tafel zu sehen.

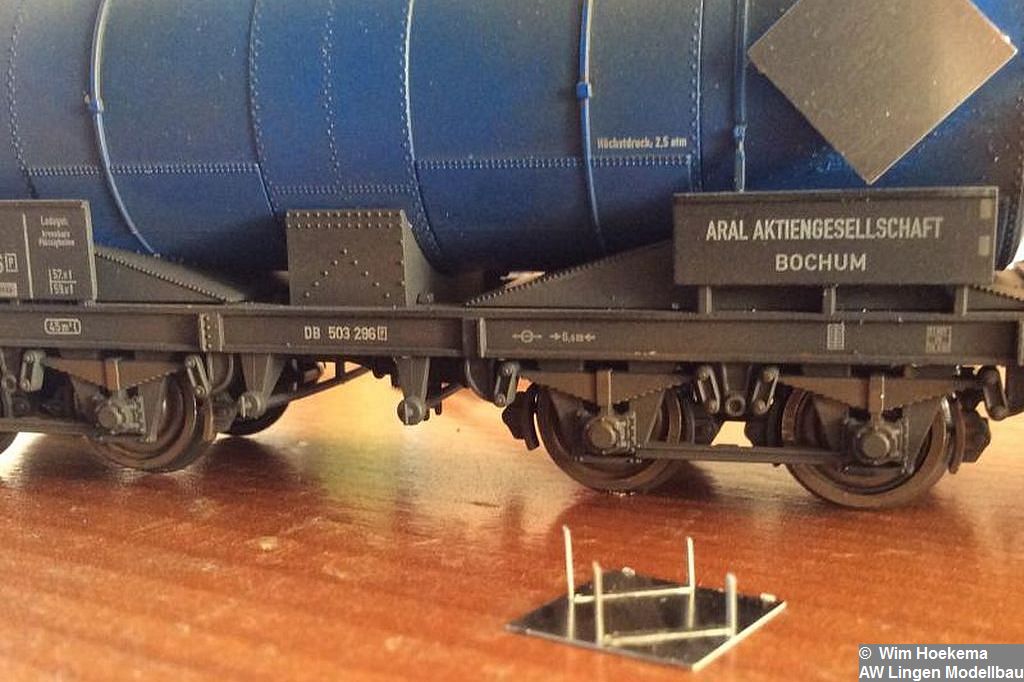

Die ARAL-Kesseltafel wird am Wagen montiert, die Bohrungen haben einen Durchmesser von 0.8 mm.

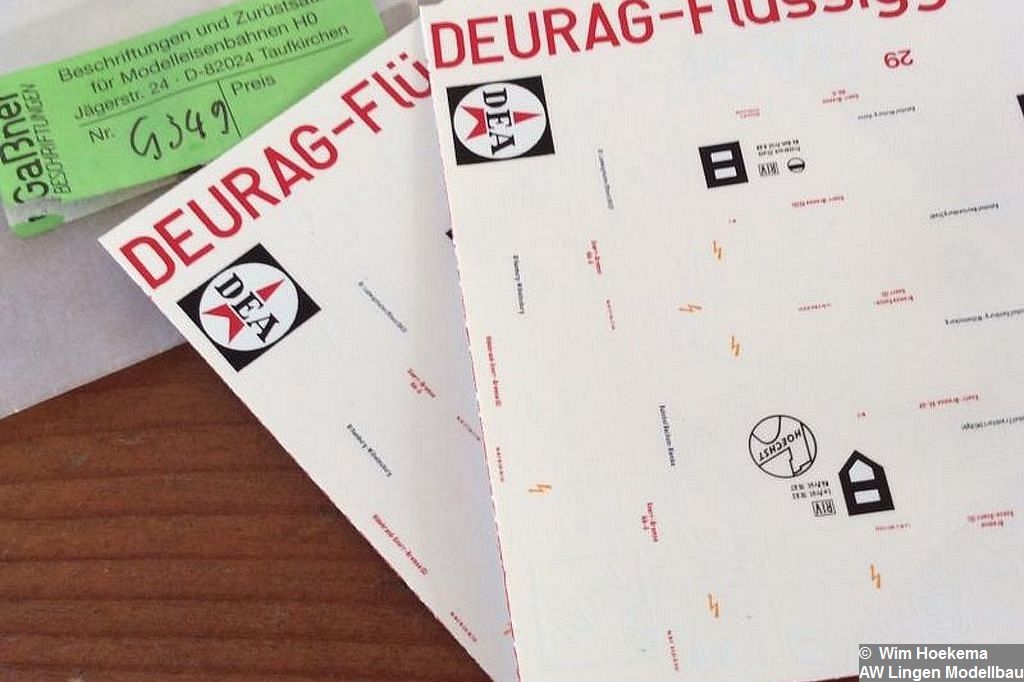

Das Decal kommt hier aus dem Gaßner-Beschriftungssatz G 349.

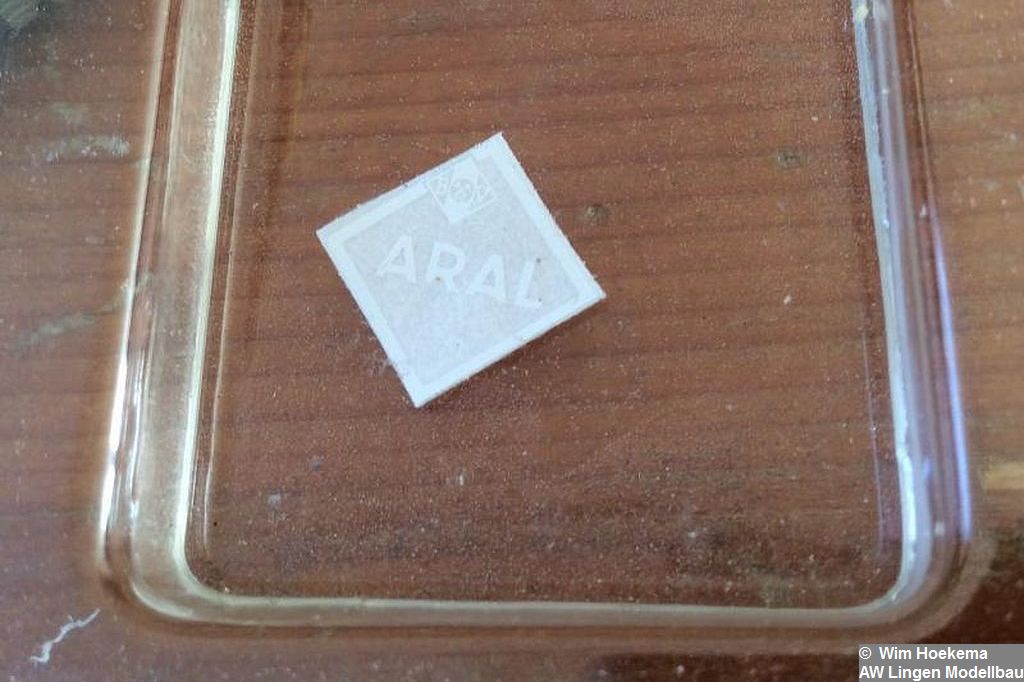

Da das Decal transparent ist, muß vorher die Kesseltafel blau lackiert werden.

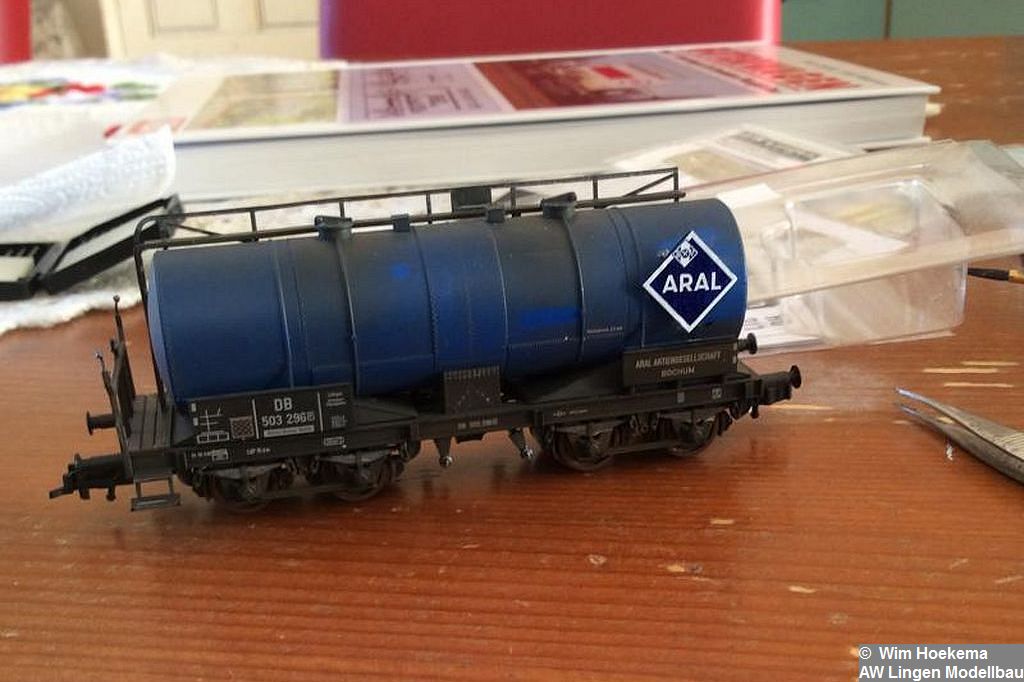

Das Ergebnis.









Quellenangaben:

  • Vermessungen an Fotos aus dem Archiv Stefan Carstens
  • Güterwagen Band 7: Kesselwagen für brennbare Flüssigkeiten / Stefan Carstens und Harald Westermann / VGB VerlagsgruppeBahn 2014
