Fritz Senn mechanics

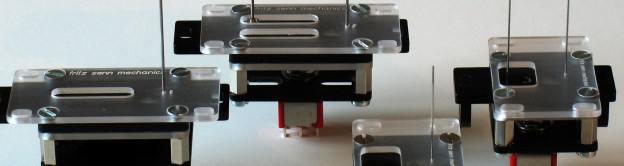

Hier wird der mechanische Weichen- und Gleissperrenantrieb mit Laternensteuerung von Fritz Senn vorgestellt. Er zeichnet sich durch eine exakte 90°-Drehung der Weichenlaterne aus. Der Bausatz besteht nur aus wenigen, hochwertig gefertigten Bauteilen und ist einfach zu montieren.

Die Vorteile des Antriebes:

  • Drehbewegung der Laterne vollkommen synchron zur Weichenstellbewegung (keine ruckartige Bewegung),
  • die Laterne dreht während des gesamten Stellvorganges,
    Verwendung links oder rechts möglich – nur EIN Bausatz,
  • sehr kleine Bauform auch für enge Weichenstraßen,
    auch für Gleissperren verwendbar,
  • Drehrichtung der Laterne beim Zusammenbau wählbar für z.B. Deutschland, Schweiz oder Österreich,
  • Herzstückpolarisation,
  • verschiedene Laternendrehachsen für unterschiedlichen Einsatz (z.B. als Rohr zum beleuchten der Laterne mittels LED oder Lichtleiter),
  • erhältlich für die Baugrössen 0, H0, TT, N,

Der Antrieb wird als Bausatz geliefert. Er ist einfach zu montieren, die Bauteile sind CNC-gefräst und gleitgeschliffen (entgratet). Praktisch, die Laternendrehachse ist bereits vormontiert, da dieser Arbeitsschritt besondere Sorgfalt erfordert.
Material: Schlagzähes Polycarbonat sowie PVC
Angesteuert werden kann der Antrieb auf zwei Arten: Manuell (MA) über (Gewinde-) Stangen oder Bowdenzüge von der Außenseite des Moduls / der Anlage. Eine beidseitige Ansteuerung für Module ist ebenfalls möglich.
Servo-mechanisch (MAS). In diesem Fall übernimmt ein Servo die Schubbewegung. Dieser wird über eine entsprechende Elektronik analog oder digital angesteuert (Servo ist separat erhältlich und nicht im Bausatz enthalten).

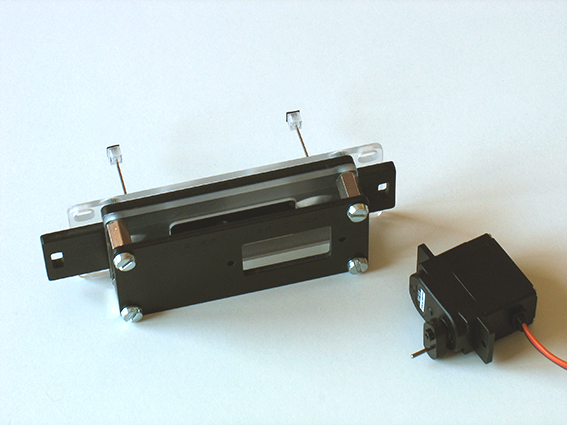

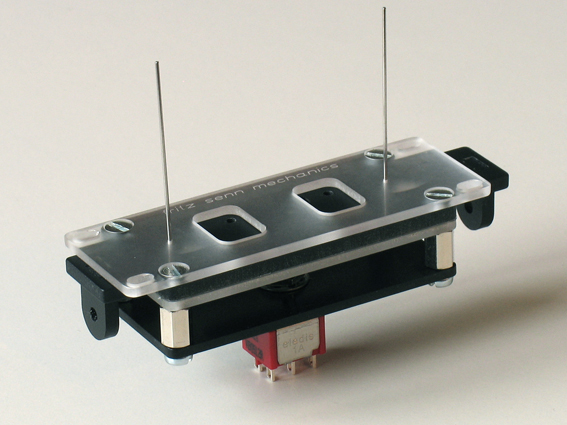

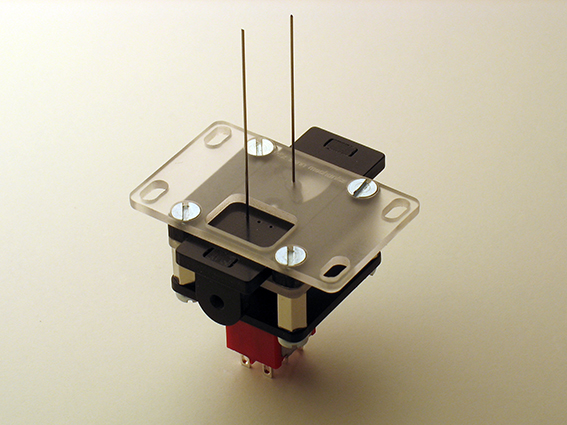

NEU H0-Gleissperrenantrieb mit 2 Laternenachsen

MA-87P-GSD (manuell) / MAS-87P-GSD (servogesteuert)
In einigen Fällen müssen Gleissperren mit Signallaternen rechts und links des Gleises versehen werden. Nun steht ein Antrieb zu Verfügung, mit welchem sich diese Vorbildsituation auf einfache Weise umsetzen lässt.
Die zwei  Laternen werden gleichzeitig und  präzise um 90°  gedreht, während der Entgleisungsschuh bewegt wird.

MA-87P-GSD (manuell)

MA-87P-GSD (manuell)

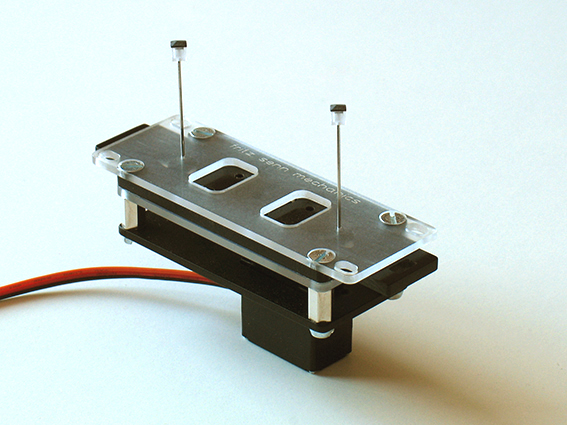

MAS-87P-GSD (servogesteuert)

MAS-87P-GSD (servogesteuert)                                 (Laternen und Servo nicht im Bausatz enthalten)

MAS-87P-GSD (servogesteuert)

MAS-87P-GSD (servogesteuert)                                 (Laternen und Servo nicht im Bausatz enthalten)

weitere Versionen

MA-87P-GSDD (manuell), MAS-87P-GSDD (servogesteuert) (ohne Abb.)
Gleissperrenantrieb mit zwei Laternen und zum Ansteuern von zwei Entgleisungsschuhen.
Dieser Antrieb kommt zur Anwendung, wenn innerhalb einer Weiche, auf beiden Abzweigungen, Entgleisungsschuhe positioniert werden sollen.



Baugröße H0

MA-87-v Universalantrieb (manuell)  für Weichen und Gleissperren
Der Universalantrieb erfüllt alle Anforderungen zur vorbildgetreuen Steuerung. Ein hochwertiger Umschalter mit Silberkontakten dient der Herzstückpolarisation. Der robuste, mit ausreichend Federkraft ausgestattete Schalter gewährleistet dabei eine sichere Fixierung der Weichenzungen in den Endlagen. Je nach Stelldrahtdicke/Länge (abhängig vom Unterbau) wird der gewünschte Anpressdruck der Weichenzungen erzielt.  In der Regel kommt 0,8 mm Federstahl zur Anwendung.
Beim Zusammenbau kann die Drehrichtung der Laterne gewählt werden (in der Schweiz und in Österreich  drehen sich z.B. die Laternen anders herum als in Deutschland).
Laternendrehachsen in 0,8 mm Federstahldraht, 0,8 mm Edelstahlrohr (Regelausführung) 0,7 mm Edelstahlrohr, 1,0 mm  Messingrohr, 1,1 mm Edelstahlrohr (auf Wunsch). Bohrungen für Stelldraht im Abstand von 24 mm zur Laternendrehachse (für Weichen). Im Abstand von 13 mm (für Gleissperren).

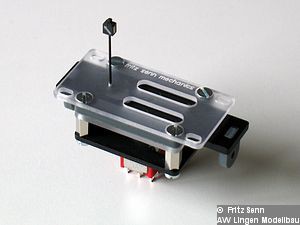

IMG_8597-0300

MA-87-v  (manuell)                                                       (Laterne nicht im Bausatz enthalten)

MAS-87-v Universalantrieb (servogesteuert) für Weichen und Gleissperren
Dreh- und Stellmechanik wie MA-87-v, jedoch mit Bewegungsansteuerung mittels Servo. Der Servo ist zentral und platzsparend auf der untersten Platte positioniert.
Ein speziell für diese Anwendung konstruierter Miniatur-Servohebel verbindet den Servomotor mit dem Schieber des Antriebs. Auf Grund des kurzen Hebelarms und der damit verbundenen Untersetzung, können auch durchgehende  Weichenzungen (Weinert, Tillig, Selbstbau etc.) mühelos bewegt werden.

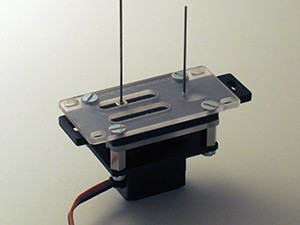

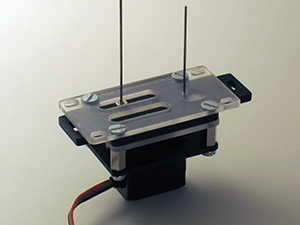

IMG_9728_300_180

MAS-87-v Universalantrieb (servogesteuert)             (Servo nicht im Bausatz enthalten)

MAS-87-nv Universalantrieb (servogesteuert) für Weichen und Gleissperren (Rhb, US, div. Schmalspur)
Bei vielen Weichen der Rhätischen Bahn und bei US-Bahn-Weichen ist der Stellbock auf zwei benachbarten Schwellen montiert. Die Drehachse der Laterne liegt somit zwischen diesen Schwellen – also in Fluchtung zur Stellschwelle. Für diese Anwendung wurde der Antrieb mit einer Deckplatte versehen, bei welcher die Aussparung für den Stelldraht mittig angeordnet ist.

MAS-87-nv Universalantrieb (servogesteuert)

MAS-87-nv Universalantrieb (servogesteuert)                (Servo nicht im Bausatz enthalten)

Baugrösse N

NEU N-Gleissperrenantrieb mit 2 Laternenachsen

MA-160-GSD (manuell) / MAS-160-GSD (servogesteuert (o.Abb.)
In einigen Fällen müssen Gleissperren mit Signallaternen rechts und links des Gleises versehen werden. Nun steht ein Antrieb zu Verfügung, mit welchem sich diese Vorbildsituation auf einfache Weise umsetzen lässt.
Die zwei  Laternen werden gleichzeitig und  präzise um 90°  gedreht, während der Entgleisungsschuh bewegt wird.

MA-160 Antrieb für Weichen (manuell)
Dieser noch kompaktere Antrieb beruht auf dem gleichen mechanischen Prinzip wie die H0-Version. Erhältliche Laternenachsen: 1,0 mm Messingrohr, 0,5 mm Edelstahlrohr, 0,5 mm Federstahldraht. Das Messingrohr hat einen Innendurchmesser von 0,6 mm, passend für die angegossene 0,5 mm Achse der Weinert N-Laterne aus Messingguss. Möglich ist auch das Durchführen eines 0,5 mm Edelstahlrohrs, falls die Laterne zu einem späteren Zeitpunkt gegen eine beleuchtbare Laterne ausgetauscht werden soll.
Sichtbar ist nach der Montage nur die 0,5 mm Laternendrehachse, da das 1,0 mm Messingrohr im Schotterbett, knapp unter dem Schwellenlagereisen endet. Abstand Stelldraht – Laternendrehachse 13 mm (für Weichen).

MA-160 Antrieb für Weichen (manuell)

MA-160 Antrieb für Weichen (manuell)

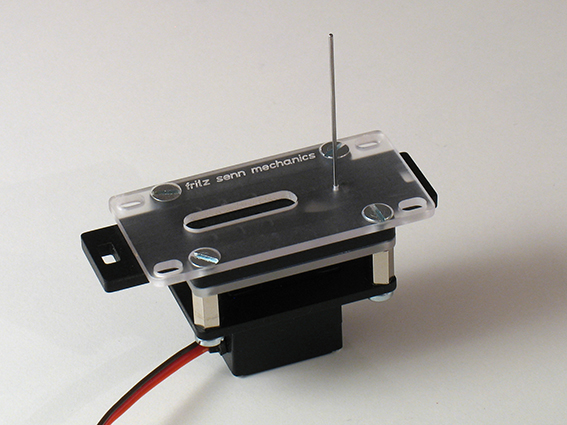

MAS-160 Antrieb für Weichen (servogesteuert)
Kürzerer Schieber, ansonsten Dreh- und Stellmechanik wie MA-160 jedoch mit Bewegungsansteuerung mittels Servo.

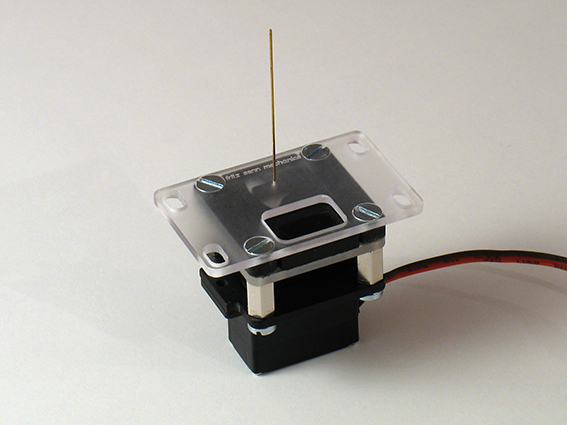

IMG_9451_80x60

MAS-160 Antrieb für Weichen (servogesteuert)                (Servo nicht im Bausatz enthalten)

MA-160-GS Antrieb für Gleissperren und Spezialanwendungen (manuell)
Deckplatte und Schieber geändert, ansonsten baugleich mit MAS-160. Der Abstand Gleismitte-Laternenachse ist auf 18,5 mm vergrößert. Laterne und Entgleisungsschuh liegen bei dieser Version jeweils auf der gegenüberliegenden Gleisseite. Manche Vorbildsituationen erfordern es, die Laterne in einem grösseren Abstand zum Gleis aufzustellen, z.B. hinter dem Antriebskasten. Mit diesem Antrieb lässt sich dies problemlos im Modell realisieren.

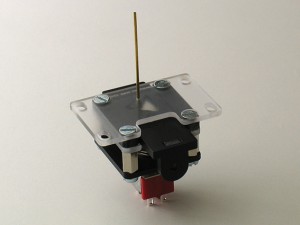

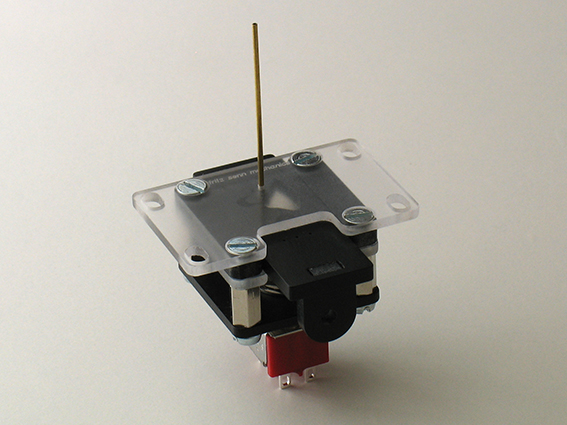

IMG_9719_80x60_180

MA-160-GS Antrieb für Gleissperren und Spezialanwendungen (manuell)

MAS-160-GS Antrieb für Gleissperren und Spezialanwendungen (servogesteuert)
Kürzerer Schieber, ansonsten Dreh- und Stellmechanik wie MA-160-GS jedoch mit Bewegungsansteuerung mittels Servo.

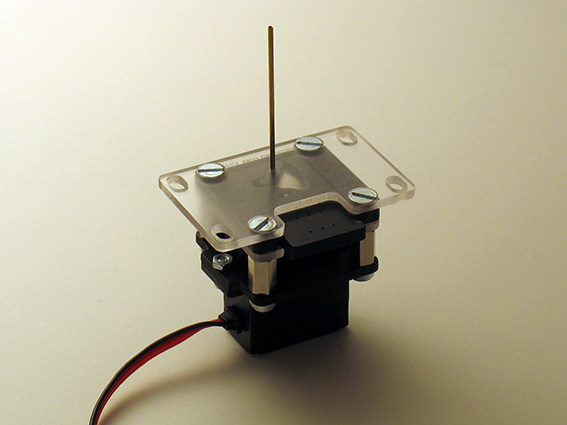

IMG_9725_80x60_180

MAS-160-GS Antrieb für Gleissperren und Spezialanwendungen (servogesteuert)                               (Servo nicht im Bausatz enthalten)

Baugröße TT

MA-120 Antrieb für Weichen (manuell), MAS-120 Antrieb für Weichen (servogesteuert)
Die Antriebe für die Nenngrösse TT sind baugleich mit dem N-Antrieb GS. Die Positionen der Stelldrahtbohrungen im Schieber sind für den TT-Massstab angepasst.

IMG_9719_80x60_180

MA-120 Antrieb für Weichen (manuell)

IMG_9725_80x60_180

MA-120 Antrieb für Weichen (servogesteuert)                    (Servo nicht im Bausatz enthalten)

Beispiele mit eingebauten Antrieben

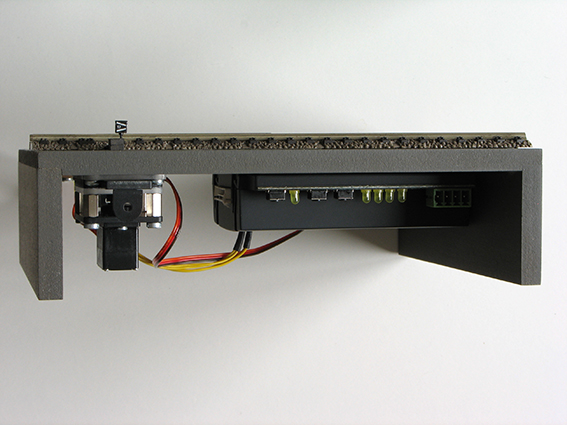

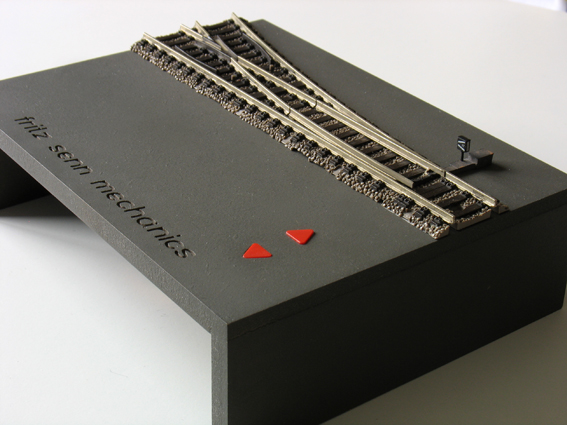

Demoboard mit Fleischmannweiche und Servoantrieb (H0)
Das hier dargestellte Board zeigt die kompakte Bauweise des Antriebs. Neben dem Antrieb ist die zugehörige Servoelektronik platziert. Bei der Weiche wurde die serienmässige Federmechanik entfernt. Die Stellschwelle erhielt eine 0,8er Bohrung, in welche nun der Stelldraht des Servoantriebs eingreift.

IMG_9695_80x60_180

IMG_9692_80x60_180

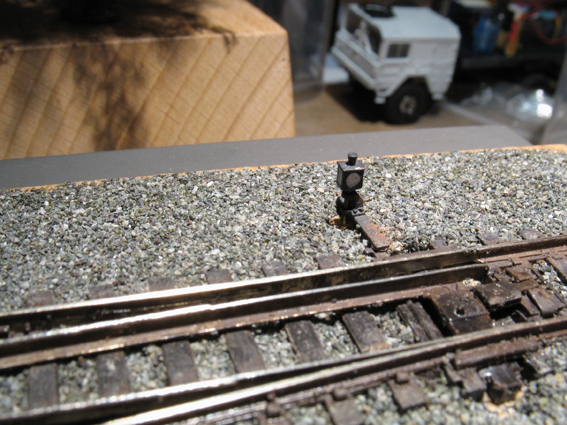

Demoboard mit Pecoweiche und Servoantrieb (N)
Die hier verwendete unbeleuchtete Version der Weinert-Laterne wurde mit ihrer angegossenen 0,5 mm Messingachse in das 1,0/0,6 mm Messingrohr der Antriebsachse eingeklebt. Das 1,0 mm Messingrohr endet unter dem Schwellenlagereisen. Als Stelldraht wurde ein 0,5 mm Federstahldraht verwendet. Bei der Weiche wurde die werksseitig eingebaute Feder entfernt.

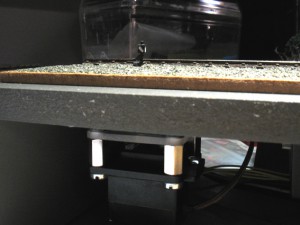

IMG_0342_80x60_180 Kopie

IMG_0337_80x60_180 Kopie

Demoboard mit MA-87-v (H0)

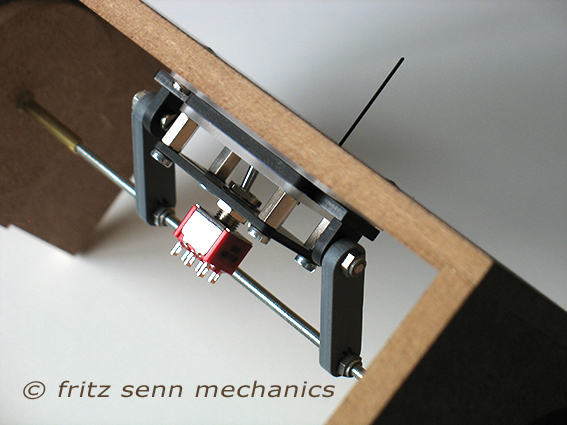

Mechanischer Antrieb, angelenkt mit Schubstangen

Mechanischer Antrieb, angelenkt mit Schubstangen

Zu beziehen sind die Antriebe direkt bei:
Fritz Senn
Gottlieber Straße 23
D-78462 Konstanz
email: fsenn at awlingen punkt de
oder
email: fsenn at senplates punkt de

Quellenangaben:

  • FREMO Hp1 02-2011 S.23-24.
  • Fotos und Angaben von Fritz Senn.
