#535 Griffstangen vor UIC

Vorbildliches:

Die Griffstangen sind möglichst nach Fotos anzubringen. Wertvolle Hilfe leisten hier die Güterwagen Bücher von Stefan Carstens. Grundsätzlich läßt sich sagen, daß zu Zeiten der Länderbahnen sehr oft Griffstangen mit 500 mm Länge verwendet wurden. Später hatten Wagenam Handbremsende 500 mm und am Nichthandbremsende 750 mm lange Griffstangen. Neuere Wagen wurden mit 1000 mm Griffstangen ausgestattet.

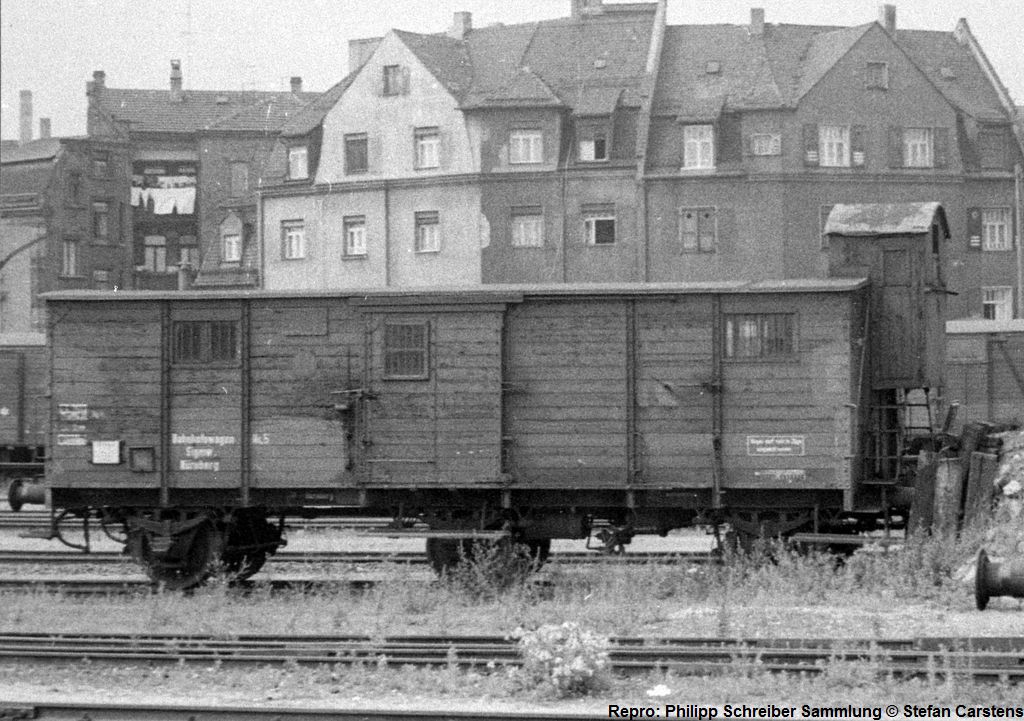

Hier sind links die Griffstangen mit 750 mm Länge zu sehen, rechts an der Bremserbühne die mit 500 mm Länge.

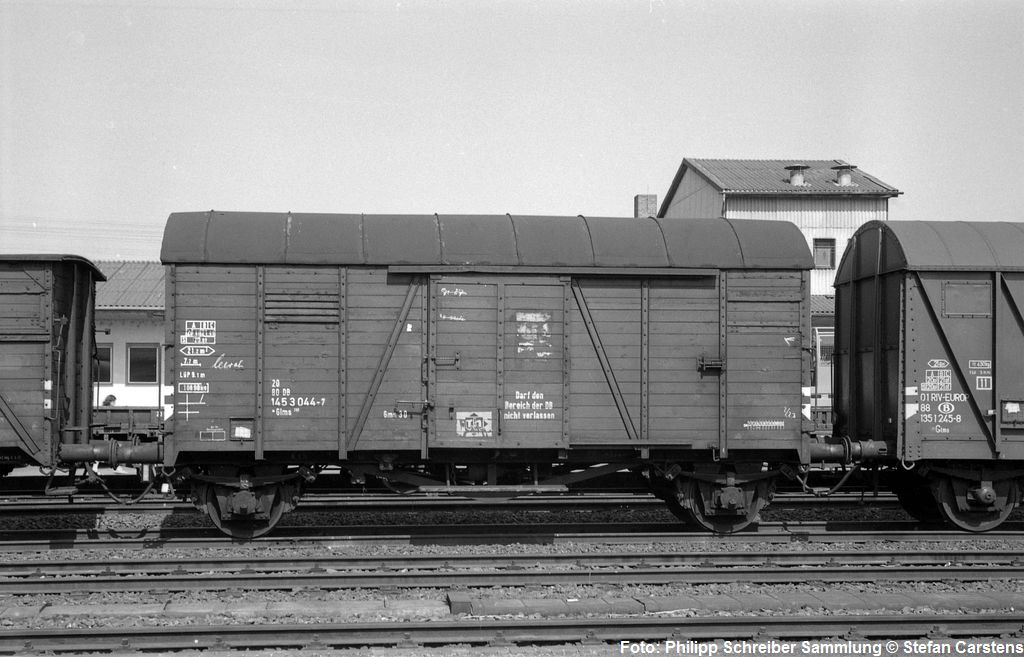

An diesem Oppeln sieht man an beiden Seiten die 1000 mm langen Griffstangen.



Das Ätzteil:

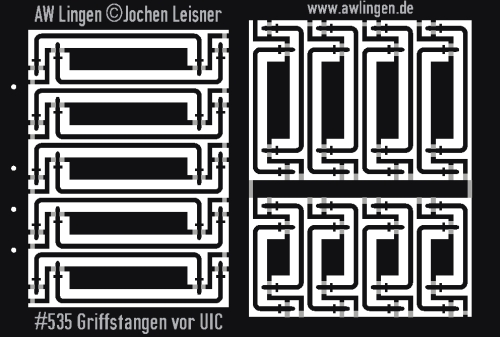

Im Ätzblech aus 0.3 mm Neusilberblech befinden sich 8 Stück Griffstangen 500 mm, 8 Stück Griffstangen 750 mm und 10 Stück Griffstangen 1000 mm Länge.
Gebohrt wird mit 0.4 mm, Bohrschablone für korrekten Lochabstand im Ätzrahmen.







Quellenangaben:

  • eigene Vermessungen und Fotos
  • Güterwagen Band 1: Gedeckte Wagen / Stefan Carstens und Rudolf Ossig / VGB VerlagsgruppeBahn 2008
